采矿工程实验室简介

采矿工程实验室于1994年被原煤炭工业部确定为国家煤炭工业重点实验室，于2004年被批准为辽宁省教育厅重点实验室；实验室用房面积为2329.7m²，价值10万元以上的仪器设备30余台(件)，各型仪器设备600余台(件)，总价值3552.35万元。实验室下设有相似材料模拟实验室、井巷工程实验室、试样加工室、物理参数测试实验室、MTS实验室、力学测试实验室、光弹实验室、物探实验室、矿山压力实验室、采矿模型室、通风实验室等。

实验室目前拥有大型先进设备包括MTS815 岩石力学试验系统、WAW-600C 电液伺服试验机、电液伺服控制相似材料模拟实验台、EH-4 连续电阻率剖面仪、Terra TEM 大功率瞬变电磁仪，KD-FZTF-V 型现代化矿井通风安全仿真装置、DH5929 动态应力应变测试分析系统、XJTUDP 三维光学静态变形测量系统，XTDIC非接触式三维位移变形测量系统、SAEU2S-1016全信息声发射信号分析仪、TGD光纤光栅高速采集系统等。

实验室主要承担《采矿综合实验》、《岩体力学》、《井巷工程》、《矿井通风与安全》、《矿井开拓》、《矿井开采设计》等专业课涉及的煤岩物理、力学参数测试、三轴压缩实验、多场耦合实验、井上下物理（岩层）探测、相似模拟实验、爆破实验、通风实验、冲击倾向性测试等教学任务。在完成教学任务的基础上积极进行社会服务。

采矿工程实验室主要设备简介

1  仪器名称：MTS岩石力学测试系统

1.1  主要用途：

煤岩的岩石力学参数测试及多场耦合实验。

1.2  主要参数：

全程计算机控制，可实现自动数据采集及处理；配备三套独立的伺服系统分别控制轴压、围压与孔隙（渗透）压力，可进行单轴压缩、三轴压缩、孔隙水压、温度耦合等试验，具有多种控制模式，并可在试验过程中进行多种控制模式间的任意转换。应力、应变监测、超声波监测。主要技术参数如下：

（1）最大压力：1600KN

（2）最大拉力：1050KN

（3）做动器冲程：100mm

（4）测试高度：868～970mm

（5）测试最大宽度：457mm

（6）刚度：7.0×109N/m

（7）最大围压：70 MPa

（8）最大孔压：60 MPa

（9）最大温度：180 ℃

2  仪器名称：微机控制电液伺服万能试验机

2.1  主要用途：

测试金属材料及非金属材料的抗拉强度、抗弯强度、抗压强度及抗剪强度等力学指标。

2.2  主要参数：

WAW-600C型微机控制电液伺服万能试验机采用油缸下置式主机，进口电液伺服阀，自主研制的PCI测控卡及WinWaw液压万能试验机通用控制系统，实现了试验机的试验力、式样变形和活塞位移等参数的闭环控制；控制软件包采用了计算机虚拟仪器技术，实现了试验力、试验力峰值、活塞位移、式样变形及试验曲线的屏幕显示；使用户具有了自主设置控制模式的能力；该软件还实现了GB/T 228.1-2010《金属材料拉伸试验第一部分室温试验方法》要求的金属拉伸试验数据的自动处理。主要技术参数如下：

（1）最大试验力：600KN

（2）试验力测量范围：最大试验力的2%～100%

（3）活塞最大上升速度：70mm/min

（4）下横梁升降速度：150mm/min

（5）活塞最大行程：250mm

（6）压缩面间最大距离：500mm

（7）拉伸试件钳口最大间距：600mm

（8）扁式样最大夹持宽度：80mm

（9）圆截面式样夹持直径：Φ13mm～Φ26mm、Φ26mm～Φ40mm

3  仪器名称：微机控制电液伺服压力试验机

3.1  主要用途：

测试混凝土和岩石的抗压强度和弹性模量等力学指标。

3.2  主要参数：

主机采用四立柱、固定横梁结构，上压盘与球面座连接，用垫块来调整试验空间。油缸部分采用双向伺服液压缸，具有体积小、重量轻、性能稳定以及回油速度快等优点。控制柜部分采用公司开发的一体化油源控制柜，油源部分及强电控制部分安装在控制柜内部，整机结构紧凑、外观整齐。测控软件用于微机控制电液伺服混凝土压力试验机进行混凝土抗压强度的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出及报表打印等各种功能。主要技术参数如下：

（1）最大试验力：2000KN

（2）试验力测量范围：最大试验力的1%～100%

（3）上下盘间距：400mm

（4）力加载速度：2KN/s～4KN/s

（5）活塞行程：150mm

（6）活塞空载最大上升速度：55mm/min

（7）活塞最大回油速度：55mm/min

（8）上下压盘尺寸：Φ300mm

4  仪器名称：微机控制电子式万能试验机

4.1  主要用途：

测试金属和非金属材料的拉、压、弯等力学性能。

4.2  主要参数：

试验机由加力部分、测力部分和处理部分组成，实现了恒试验力、应力速率的闭环控制，具有试验过程控制模式智能设置系统，可以使试验曲线屏幕显示，并对实验结果文件储存和处理。试验过程控制、横梁移动速度大小和参数输入可通过鼠标完成使用方便。试验机可完成符合GB/T228《金属材料室温拉伸试验方法》、GB/T7314《金属材料室温压缩试验方法》、GB/T232《金属材料弯曲试验方法》要求的各项试验，且可以满足GB、ISO、ASTM、DIN等标准的要求。主要技术参数如下：

（1）最大试验力：100KN

（2）试验力测量范围：最大试验力的0.4%～100%，全程不分档

（3）横梁移动速度范围：0.005mm/min～500mm/min

（4）最大拉伸行程：600mm

（5）最大压缩行程：600mm

（6）试验空间宽度：600mm

（7）横梁最大行程：1100mm

5  仪器名称：微机控制电液伺服相似材料模拟试验台

5.1  主要用途：

模拟采空工程活动中岩层的位移、破坏、变形和压力等参数。

5.2  主要参数：

试验机由控制系统、液压系统和加载框架组成，采用宽调速范围的电液比例伺服阀组，组成全数字式闭环调速控制系统，能够自动、精确地测量和控制各作动器加载、保载、卸载等试验全过程。控制范围宽、功能多、全部操作键盘化。各种试验参数由计算机进行输入控制、测量、显示、处理并打印，可在室内模拟采矿和岩土工程中的开挖过程。设备采用主动加载方式，因此可以模拟深部条件下的开挖过程，设备采用的多通道独立控制技术，可以模拟分布式载荷。实验台采用了高精度传感器，先进的控制技术，主要元器件配置高，是采矿和岩土工程研究中的一种先进的实验设备。主要技术参数如下：

（1）最大试验力：200KN

（2）试验台尺寸：3000mm×300mm×2000mm（长×宽×高）

（3）可实现垂直方向加载。

6  仪器名称：连续电导率剖面仪

6.1  主要用途：

地质构造探测、地下水探测、基岩埋深调查、矿产详查和普查、环境调查等。

6.2  主要参数：

利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。通过接收大地天然电场与天然磁场，通过探测计算其视电阻率的物探方法。根据接收到信号的频率高低，确定信号源所在深度，频率高则代表信号源近，即离地表较浅，频率低则代表信号源近，即离地表较深，利用不同介质体具有不同导电率与导磁率原理，将地下不同介质体的电阻率分布情况反映出来，实时数据处理与成像，资料解释简捷，图像直观。主要技术参数如下：

（1）频率范围：10 Hz～92 KHz

（2）发射机：带垂直天线线圈的TxIM2型发射机

（3）发射频率：1KHz～70KHz

（4）发射冲量：400Am2

（5）天线尺寸：2个4m2的垂直交叉线圈

（6）电源：12V、 60Ah电瓶

（7）磁棒探头：2个磁感应棒（10Hz～100kHz），10m电缆

（8）工作温度：0～50℃

7  仪器名称：大功率瞬变电磁仪

7.1  主要用途：

矿产勘探、近地表工程勘察、地下水和含盐浓度研究、环境调查。

7.2  主要参数：

Terra TEM大功率瞬变电磁仪由控制机、电池组、充电器、电缆、USB转送开关等部分组成，具备了探测从浅层高阻岩体到深层矿物目标的能力。可选择的附件更进一步增强了系统的功能，能够对及时采集的数据进行缩减、处理和可视化，可以为细微的时空差异提供及时的质量控制反馈。触摸屏液晶显示器配合完整的数据处理和初步解释软件，可实时显示采集数据、采集发射波形、分析信号噪音、监控数据采集的质量、数据处理。主要技术参数如下：

（1）15英寸液晶显示屏、电容性触摸屏

（2）发射机输出电压：10A

（3）开关周期：8.33ms（50周），10ms（60周）   1sec

（4）工作温度：-10℃～+40℃

（5）工作波形：半方波

（6）接收机最大持续输入电压：±40V

（7）采样频率：500kHZ

（8）通讯接口：USB口和串口传输

（9）地表接收：RVR-1接收器或电缆线圈

（10）井下接收：vectem3分量接收器或相应接收器

8  仪器名称：矿用本安型瞬变电磁仪

8.1  主要用途：

探测老窑及其含水性、探测掘进头前方的赋水性及构造。

8.2  主要参数：

YCS150矿井瞬变电磁法是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间隙期间，利用线圈或接地电极观测二次涡流场，并研究该场的空间与时间分布规律，来寻找地下矿产资源或解决其他地质问题的一种时间域电磁法在地面探测含水层，断层含水性，地层结构和陷落柱；井下探测采区内部和外围以及掘进头前方的赋水性及构造；探测良导性矿体埋深和产状，探测蕴矿构造；探测老窑及其含水性；工程勘探和环境勘探。主要技术参数如下：

（1）最大输出功率：18W

（2）发射输出电压：7.2V

（3）发射线圈尺寸：2×2尺寸

（4）发射频率：6.25Hz、25Hz、62.5Hz

（5）发射电流：2.5A

（6）工作温度：-10～50℃

（7）操作系统：WINCE6.0

（8）数据导出：无线传输

9  仪器名称：全信息声发射信号分析仪

9.1  主要用途：

岩石断裂损伤定位、金属材料损伤、定位、复合材料损伤定可以全方位的捕捉声发射实验过程中的所有信号。

9.2  主要参数：

实验时，对多通道的声发射信号进行完整记录，保证不丢失任何采样点的数据，并同步产生声发射参数。实验完毕后，研究人员可以面对完整的声发射采集信号波形，指定任意区域进行参数提取、信号分析及相关图。也可进行波形回放，修改参数提取方式，同步提取参数及相关图，反复地进行声发射信号分析。主要技术参数如下：

（1）采样触发方式：软件触发、信号门限触发、外部触发

（2）通道数：16通道

（3）接口形式：USB2.0

（4）AD采样精度：16bit

（5）采样速度：3MHz

（6）信号输入范围：-10～10v

（7）波形采集方式：多通道同步采样

10  仪器名称：样本岩心电阻率测试仪

10.1  主要用途：

电阻率和时间域IP测量。

10.2  主要参数：

SCIP系统是加拿大GDD公司研制开发并生产的一款新型的样本岩心IP测试仪，一个创新方法测量岩心样品的电学特性。是一款携带方便，电池操作测量仪器用于估计岩心的电阻性质。菜单驱动系统容易操作。内存容量大，可储存大量的测试结果。SCIP探头可以防水，所以非常适合岩心的野外测量。测试岩芯标本的极化率，测试岩芯标本的电阻率。主要技术参数如下：

（1）尺寸：40.6×33×17.4 cm

（2）重量：7 kg

（3）储存：100,000个读数 / 最多储存4,000,000个

（4）20个极化率窗口：算数、对数、半对数和用户自定义

（5）降低噪音：信号叠加

（6）直接测量的参数：视电阻率、一次电压 (Vp)，一次电压误差，电流，极化率和极化率误差

（7）温度范围：-30°～60°C (-22°～140°F)

11  仪器名称：非接触式三维位移变形测量系统

11.1  主要用途：

测量变形过程中物体表面的三维坐标、位移及应变。

11.2  主要参数：

零部件试验（测量位移、应变）；微观形貌、应变分析（微米级、纳米级）；高速变形测量（动态测量、瞬态测量）；动态应变测量，如疲劳试验；对载荷作用下的三维形貌进行测量。主要技术参数如下：

（1）测量结果：三维坐标、全场位移及应变

（2）测量幅画：4mm～4m

（3）位移测量精度：0.01pixel

（4）应变测量精度：0.005%

（5）测量模式：二维及三维测量

（6）试验机接口：实时同步采集试验机的力、位移等信号

（7）系统兼容性：兼容32位、64位系统

12  仪器名称：光纤光栅高速采集系统

12.1  主要用途：

用于测量填土、堤坝等软基的土体压力或边界土压力。

12.2  主要参数：

系统采集速度快，单通道最高可达5KHz。测量范围广，应变、加速度、频 率、高速震动。TGQ-24型光纤光栅式土压力计用于测量填土、堤坝等软基的土体压力或边界土压力。压力测量精度达到0.5% F.S 。应用于相似材料模拟实验。替代原有应变监测，使测量准确性大大提高。主要技术参数如下：

（1）通道数：1～32

（2）波长测量范围：1525～1565

（3）波长精度：± 3pm

（4）扫描频率：150Hz

（5）光纤接头：FC/APC

（6）电源：220V AC

（7）工作温度温度：-20～50℃

（8）外形尺寸：310×340×180mm

13  仪器名称：岩层探测记录仪

13.1  主要用途：

探测岩层产状、裂隙发育发展情况、工程围岩变形发展及松动范围等。

13.2  主要参数：

岩层探测记录仪已取得产品防爆合格证和矿用产品安全标志证书。利用在岩（煤）体中的探测钻孔，用微型摄像机摄录探测钻孔内岩（煤）体的实时状况，由电缆线把视频信号传输到显示器，可实时显示、存储并转存到计算机内作进一步的分析处理，可准确揭示地下工程围岩状态。 主要技术参数如下：

（1）钻孔直径：28～32mm

（2）探测深度：0～20M（标准）

（3）测量裂隙精度：0.1mm

（4）整套仪器长240mm，宽190mm，高83mm，主机重3.5Kg

（5）重量轻，体积小，便于井下远距离携带

（6）探头直径25mm，长100mm，重150g

14  仪器名称：岩石硬度仪

14.1  主要用途：

测试煤岩硬度。

14.2  主要参数：

测量煤岩的硬度和塑性系数，并通过计算机自动采集实验数据，配备能够自动计算岩石硬度和塑性系数的数据处理和分析软件，能够输出实验数据与图表。手动换向，无级调速系统；试验过程实时记录试验曲线，高速采样。主要技术参数如下：

（1）提供的试验力：0～10KN

（2）安全保护：超过量程的2%自动停机

（3）测量相对误差：不超过1%

（4）压盘间距：350mm

（5）立柱间距：360mm

（6）压盘尺寸：110mm

（7）行程：250mm

（8）额定电压：220v

15  仪器名称：室内自动岩石取芯机

15.1  主要用途：

自动钻孔取样，尺寸可调。

15.2  主要参数：

ZS-100型自动取芯机是实验室取样必需设备，是制取标样的前道工序。自动钻孔，深度可调。该机具有造型美观，经久耐用、强度高、低噪音、操作方便等优点，广泛应用于石油、地质、煤炭、冶金、建筑等部门实验室。主要技术参数如下：

（1）金刚石钻头：JR3#Φ25-Φ100mm

（2）最大钻取深度：350mm

（3）主电机功率：2.2KW

（4）升降电机：DC180，450W

（5）工作时间：连续

16  仪器名称：岩石双端面磨平机

16.1  主要用途：

加工所需要的高精度的立方体或圆柱体测试样本。

16.2  主要参数：

SHM-200型双端面磨石机是各类岩石，混凝土等非金属固体进行力学测试标准样本制作的主要设备。该机与本厂生产的取芯机，切石机配 套工作，即可为您加工出您所需要的高精度的立 方体或圆柱体测试样本，适用于大专院校水利水 电，地质矿产，交通，建筑等部门。该机由基座工作台，磨削动力头，变速传动系统，电控装置等部分组成，整机操作方便，性能稳定。主要技术参数如下：

（1）试件精度：平面误差不超过0.05mm，平行度不超过0.1mm

（2）工作电机：Y80-4，0.55Kw；转速：1430转/分

（3）磨削动力：Y80-4，1.1Kw×2台；转速：2800转/分

（4）金刚石磨轮：Φ200×2

（5）可磨试件范围：方块：50×50×50～150×150×150mm

圆柱：Φ50～Φ150mm

（6）外形尺寸：1350×1000×1200mm

（7）重量：480Kg

矿山安全工程实验室主要设备简介

1  ASAP2020M物理吸附仪

ASAP2020M物理吸附仪（图1）是由美国micromeritics研制的全自动比表面积和孔隙分析仪。该仪器借助于气体吸附原理，可进行等温吸附和脱附分析，用于确定介质比表面积、微孔孔体积和孔面积、中孔体积和面积、总孔体积等。

1.1  主要用途

ASAP2020M物理吸附仪主要应用于催化剂、金属材料、多孔材料、纤维材料的表面结构和性能测定，采用“静态容量法”等温吸附的原理，通过物理吸附的方法测定具有一定孔结构固体样品的比表面积、孔容、孔径分布、吸附脱附等温线及吸附特性。该仪器可同时进行一个样品的分析和两个样品的制备，进行单点、多点BET和 Langmuir比表面积、孔径分布、总孔体积、平均孔径、微孔孔径分布、平均晶粒尺寸等检测

1.2  主要参数

（1）比表面积：0.0005m2/g～无上限（氮单元：0.05m2/g）；

（2）孔径分析范围：3.5Å～5000Å（氮单元： 15Å～5000Å）；

（3）微孔区段的分辨率为0.2Å，孔体积最小检测：0.0001cc/g；

（4）真空系统：仪器配备有两套真空系统，即脱气系统和分析系统相互独立，各自有一套独立的双级机械泵，同时分析系统还配备了一套高真空分子涡轮泵，提高了测试效率，做到分析与脱气的同时进行，避免了由一套真空系统而带来的污染问题，为完成微孔分析提供了保证；

（5）配备3升的大容量杜瓦瓶，结合专利的液氮等温夹，保证至少72小时无人介入操作。最大无上限的连续分析，保证微孔分析的完整性；

（6）配备六路物理吸附进气口，以便使进行不同的气体分析时无须更换气路。除此之外，还配备了自由空间进气口，回填气进气口和水蒸汽进气口。带两个冷阱与一个分析站；

（7）双站智能脱气系统：完全的自动脱气，带有精确控制加热条件的文件；

（8）高度灵活的交互式报告系统：包括用户定制熟悉的多种曲线；

（9）High Vac选件可提供检测低比表面积的所需的低压和压力测量分辨率；

（10）仪器选耐腐蚀系统和水蒸汽吸附选件。

2  Autopore VI 9505 全自动压汞仪

美国麦克仪器公司Autopore VI 9500压汞仪广泛应用于石油勘探、煤层气、页岩气及化工行业。压汞仪主要测量一些具有大孔结构的总孔体积、孔径分布、孔隙度等参数，通常包括材料孔径、孔体积、孔径分布、密度和其他孔隙度相关特性的测量。孔隙度对于了解物质组成、结构和应用是非常重要的。材料的孔隙度影响其物理属性从而影响其在周围环境下的行为，影响材料的吸附性和渗透性、强度、密度和其他性质。

2.1  主要用途

Autopore VI 9500压汞仪可更快捷、更精确地测量材料的孔径分布（0.003μm 到1100μm），增强了对更高精度采集表征固体材料孔结构所需数据的性能做，同时也增加了新型数据处理和报告选项，可提供材料孔几何性能和流体渗透性等更多的信息。

具有高速、精确及分析范围广等优点，同时还可得到样品众多特性，例如：孔径分布、总孔体积、总孔比表面积、中值孔径及样品密度（堆积密度和骨架密度）。

2.2  主要参数

（1）可测量孔径范围0.003到1100μm

（2）4 个低压站及2个高压站

（3）最高压力可选33,000psi 或者60,000psi 两种型号

（4）安静的高压产生系统

（5）增强的数据处理能力，包括：迂曲度、渗透性、压缩性、孔喉比、分形维数、Mayer-Stowe 粒径及更多

（6）样品控制的进汞速率平衡

（7）快速扫描、时间或者速率平衡三种操作模式

（8）更高分辨率数据的采集，进汞及退汞体积精确，优于0.1μL

（9）抽真空速率的可控，避免粉末材料的扬尘

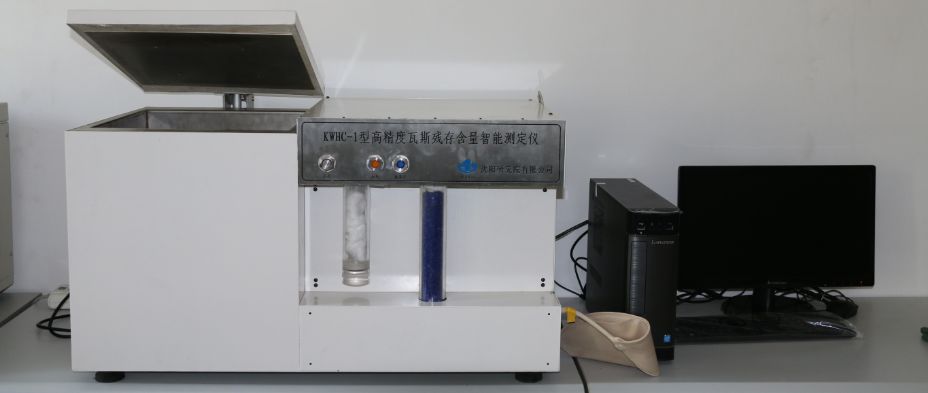

3  KWHC-1型瓦斯残存含量智能测定仪

KWHC-1型高精度瓦斯残存含量智能测定仪是一种用于测定采掘工作面，石门揭煤工作面和煤层区域性突出危险性区域等的煤层瓦斯残存含量的配套仪器，煤层瓦斯残存量是计算煤层瓦斯含量的重要数据，本仪器改进了原采用排集气进行目测来计量，存在瞬间值不准确的缺陷，现改为采用徽型差压传感器以单片机的方式准确测定脱气量，并且自动储存、准确计算。

3.1  主要用途

（1）用于测定煤层瓦斯残存含量的主要仪器

（2）配接各种温度、负压、压力等传感器，准确分析气体状态以及气体体积；

（3）此设备可以应用与井下煤样瓦斯残存含量分析或者地面煤场煤样瓦斯残存含量分析。

3.2  主要参数

（1) 测量目标：瓦斯残存含量

（2) 基本误差：压力误差±0.1mmHg，温度误差±1℃，残存含量误差±2ml。

（3) 显示方式：电脑、打印机；

（4) 响应时间：≤1s

（5) 报警点： 气袋气体充满时或者脱气量小于设定值时。

（6) 报警方式：声报警 性能指标为：音量：≥40dB

（7) 额定工作电压:220V DC; 额定工作电流:≤10A

（8) 使用环境条件:

温度：3～50℃     相对湿度：≤98%（25℃）   大气压力：60～136kPa

（9) 状态指示灯：

① 显示系统是否开机；   ② 显示系统正在脱真空；  ③ 显示系统是否正在加热；

（10) 共模电压（DC或AC峰值）： 小于±24V、DC 0～50Hz

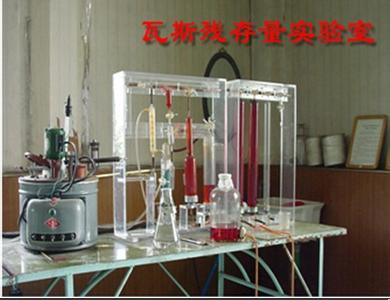

4  FS-5残存瓦斯含量测定装置

4.1  主要用途

FS-5残存瓦斯含量测定装置用于测定煤层残存瓦斯含量，是煤层瓦斯含量测定的重要装置。瓦斯含量是计算瓦斯储量和预测瓦斯涌出量的基础，也是判定瓦斯抽采是否达标及预测煤与瓦斯突出的重要参数之一。瓦斯含量包括井下解吸测定和残存瓦斯含量测定两部分，本装置用于实验室测定残存瓦斯含量。

4.2  主要参数

脱气仪：真空系统在仪器最大真空度下放置30 min，真空计水银液面上升不超过5 mm，各量管在水准瓶放低情况下无气体渗漏；

超级恒温水浴：控温范围0～95℃，温控±1℃；

真空泵：抽气速率4L/min，极限真空7×10-2Pa 残存瓦斯含量测定装置FS-5残存瓦斯含量测定装置；

球磨机：粉碎粒度<0.25mm。

5  WY-98A瓦斯吸附常数测定仪

WY-98A吸附常数测定仪用于测定煤的吸附常数。吸附常数a、b决定着煤样在不同压力下吸附瓦斯量的多少，因此煤的瓦斯吸附常数是衡量煤吸附瓦斯能力大小的指标。a值的物理意义是当瓦斯压力趋向无穷大时，煤的可燃质极限瓦斯吸附量。

5.1  主要用途

WY-98A吸附常数测定仪主要用于煤矿瓦斯含量测定过程中测定煤对瓦斯的吸附常数（a，b值），然后即可利用井下实际测定的瓦斯压力，计算煤层吨煤瓦斯含量。

5.2  主要参数

（1）测量目标：煤粉，块煤

（2）显示方式： 电脑、打印机；

（3）响应时间：≤1S

（4）额定工作电压:220V DC; 额定工作电流:≤10A

（5）使用环境条件

温度：3～50℃    相对湿度：≤98%（25℃）   大气压力：60～136kPa

（6）状态指示：

① 显示实验温度；

② 显示泵的运行状态、是否正在脱气、充气；

③ 显示系统真空度，罐一、罐二的压力；

（7）共模电压(DC或AC峰值)： 小于±24V、DC 0～50Hz。

6  GC1100气相色谱仪

GC1100气相色谱仪是将分析样品在进样口中气化后，由载气带入色谱柱，通过对欲检测混合物中组分有不同保留性能的色谱柱，使各组分分离，依次导入检测器，以得到各组分的检测信号。按照导入检测器的先后次序，经过对比，可以区别出气体组分，根据峰高度或峰面积可以计算出各组分含量。GC1100气相色谱仪具有功能齐全、性能卓著、使用方便等特点。

6.1  主要用途

 GC1100气相色谱仪广泛应用于石油、化工、食品、卫生防疫、质检、环保、科研院校等领域。

6.2  主要参数

    柱恒温箱（COL）：控温范围 50℃～399℃，控温精度 ± 0.1℃，温度梯度 ± 1.5%。

汽化室（INJ）：温度范围 50℃～350℃，控温精度 ± 0. 1℃。

热导检测器（TCD）：灵敏度 S≥4000mV.mL/mg（正十六烷），噪声 ≤0.04mV，基线漂移 ≤0.2mV/30min，热丝温度范围 0℃～300℃ 增量10℃。

氢火焰离子化检测器（FID）：检测限 Dt≤8×10-12g/s（正十六烷），噪声 ≤0.02mV，

基线漂移 ≤ 0.2mV/30min。

7  KZDL-8A型快速智能测硫仪

KZDL-8A型快速智能定硫仪（图7）根据GB214-2007库仑滴定法原理设计，全部测试过程采用单片机自动控制，并对测试数据进行修正，显示煤中含硫的百分数(测试过程中显示硫的毫克数)，并打印测定结果。该方法与目前采用的艾士卡重量分析法和高温燃烧中和法相比具有测定迅速、结果准确的优点。

7.1  主要用途

KZDL-8A型快速智能定硫广泛用于煤炭、冶金、电力、粮食、建材、化工、铁路及大专院校等化验室，测量煤、焦炭、石油等物质的全硫含量。

7.2  主要参数

测流范围：0—40%

工作温度：1150℃

分析时间：2－9min设定，自动判断终点

加热元件： Φ40/30×200/160双螺旋硅碳管

测温元件：铂铑-铂热电偶，0-1300℃，分度号S

电源电压：220V±10% 50Hz

整机功率：2KW

外形尺寸及重量：控制器  360*370*180mm,炉体565*340*280mm，15kg净化吸收器 230*300*345mm,505kg。分辨率：0.01%。

8  WFC-2瓦斯放散初速度自动测定仪

WFC-2瓦斯放散初速度自动测定仪采用单片微机控制，具有自动测定、计算、参数预置、键盘输入、显示、打印、储存等功能，克服了原有仪器读数精度低、操作复杂、人工读数、仪器不易携带和保存，特别是汞对操作人员身体伤害和对环境污染等缺点。

8.1  主要用途

WFC-2型瓦斯放散初速度指标自动测定仪是煤矿生产、科研和大专院校普遍使用的一种常规测试仪器。主要用于测定煤样瓦斯放散初速度指标(△P)，此外还可作负压状态下解吸实验。

8.2  主要参数

△P测量范围：0～100，测量误差：±2%F.S，测量样品数: 3个／次(平行样测量)，存储容量：EPROM 16K   RAM 8K，键盘键数：共15个键(包括数字键和功能键)，电源：220V±10% AC，外形尺寸：(491×340×283)mm。

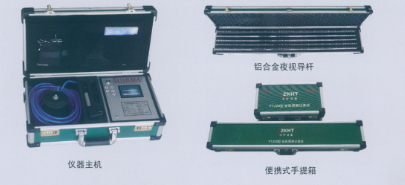

9  YTJ20型岩层探测记录仪

YTJ20型岩层探测记录仪利用在岩（煤）体中的探测钻孔，用微型摄像机摄录探测钻孔内岩（煤）体的实时状况，由电缆线把视频信号传输到显示器，可实时显示、存储并转存到计算机内作进一步的分析处理，可准确揭示地下工程围岩状态。

9.1  主要用途

 YTJ20型岩层探测记录仪为本质安全型，能实时显示并记录探测深度，通过配套软件，能够测量离层、破裂、破碎岩体裂隙宽度及范围；岩层探测记录仪能够确定围岩主变形及岩体主裂隙的方向。可准确揭示地下工程围岩状态,结合相关分析软件可准确推测岩层产状、裂隙发育发展情况、工程围岩变形发 展及松动范围等。广泛应用于煤矿顶板离层垮冒、地下突水、巷道支护失效等地下灾害工程预警预报；地下工程锚杆支护、围岩注浆加固、巷道修复等参数设计；地下工程施工质量、支护方案评估分析等多个领域，为煤矿及岩土工程提供科学、可靠、真实有效的技术数据。广泛应用于煤矿井下采掘巷道和回采工作面以及地面钻井和地质勘探。为煤矿顶板灾害防治、巷道支护设计、巷道维修设计、底板水防治等提供有效的技术手段。

9.1  主要参数

钻孔直径：28-32mm；探测深度：0-20M（标准）；测量裂隙精度：0.1mm；整套仪器长240mm，宽190mm，高83mm，主机重3.5Kg；重量轻，体积小，便于井下远距离携带。探头直径25mm，长100mm，重150g。供电电源：高性能可充电电源，可连续使用8小时。

10  TWY突出危险预报仪

TWY突出危险预报仪是测量瓦斯涌出初速度的仪器，具有测定快速、准确、智能化的特点及数据测量、存储、处理、显示等功能。

10.1  主要用途

仪器主要用于煤与瓦斯突出预测预报。同时，具有钻孔瓦斯连续流量测定功能，可用于钻孔自然流量测定、排放钻孔有效影响半径考察等。

10.2  主要参数

（1）钻孔瓦斯涌出初速度测量范围:0L/min-50 L/min；

（2）钻孔瓦斯涌出衰减系数:0.0-1.0；

（3）测量误差:士5%(FS)；

（4）工作时间：（8h）；

（5）外壳材料:ABS工程塑料

（6）最大封孔深度:lOm；

（7）封闭钻孔直径: Φ42-Φ50mm；

（8）封闭压力:0.06MPa；

（9）胶囊额定充气压力:0.2MPa；

（10）封孔器外形尺寸: Φ38×410

11  WTC瓦斯突出参数仪

WTC瓦斯突出参数仪是一种便携式矿用本质安全型仪器，是检测煤与瓦斯突出参数的先进仪器。防爆标志为Exib I。仪器主要用于测定煤与瓦斯突出预测预报参数，测定的所有数据都可存储、显示和打印。仪器具有测量数据永久保存、背光液晶显示、中文菜单提示操作、电池电量和实时时钟显示等功能。

11.1  主要用途

仪器用于测定煤与瓦斯突出预测预报参数，包括：

（1）测定钻屑瓦斯解吸指标K1,键盘输入钻屑量指标Smax,根据K1、Smax预报工作面突出危险性；

（2）在选配AZJ-2000型沼气检测报警仪的情况下，测定工作面放炮后30min内吨煤瓦斯涌出量指标V30以及半小时内的瓦斯浓度；

（3）在选配AZJ-2000型沼气检测报警仪的情况下，测定工作面放炮后30min内涌出特征指标KC以及半小时内的瓦斯浓度；

（4）在选配AZJ-2000型沼气检测报警仪的情况下，测定并记录工作面8h内的瓦斯浓度状态的功能

11.2  主要参数

工作电源： 8-4/5A1800×8镍氢蓄电池组

额定电压： 9.6V

最高输出电压U0： 11.5V

最大输出电流I0：1.2A

工作电流：  <140mA

存储容量： EPROM  64K    E2PROM  32K

模拟通道： 2路

模拟接收信号：0mV～1000mV

工作时间：  >8h

12  WGCB瓦斯抽放管道气体参数测定仪

WGCB瓦斯抽放管道气体参数测定仪是一种便携式矿用本质安全型仪器。该仪器配合孔板、均速管或皮托管，能够测量瓦斯抽放管道内各测点的压差、抽放负压、瓦斯浓度、管道浓度、抽放瓦斯的混合流量和纯甲烷流量，共可测120个测点的数据。测定的所有数据都可存储、显示、打印。仪器具有掉电自动保护数据以及电源欠压自动断电功能。

12.1  主要用途

WGCB瓦斯抽放管道气体参数测定仪主要用于煤矿瓦斯管道抽放参数监测，用于矿井下有煤尘和瓦斯存在的场所。主要监测项目有：

（1）测量某一点的流量。通过测量孔板、均速管和皮托管的压差、抽放负压、瓦斯浓度、管道浓度、抽放瓦斯的混合流量和纯甲烷流量，利用皮托管测量时，又可选择中心点法或高斯三点法进行测量和计算，共可测量120个测点的流量数据。

（2）可把仪器作为单参数传感器使用，可分别单独测量某一点的压差、负压、甲烷浓度、温度等，单独测量、独立存储打印。

12.2  主要参数

（1）主要测量参数测量范围、分辨率和准确度参照下表所示。

仪器测量范围、分度值及误差

（2）防爆类型及防爆标志

防爆类型：矿用本质安全型；

防爆标志：Exia I。

（3）电池规格

WGCB测定仪采用规格型号为NI-MH 8×A2500mAh 9. 6V镍氢蓄电池组供电，串联11/24W限流电阻，用环氧树脂浇封构成本安电池组件：

①额定工作电压：9.6V DC

②额定工作电流： ≤150mA

③电池盒最大输出电压：11.0V

④电池盒最大输出电流：1.0A

（4）尺寸大小

①WGCB测定仪外形尺寸为（长×宽×高）：（290×190×69）mm3；

②整机重量：3.0kg。

    （5）工作条件

①海拔高度不超过2000m；

②环境大气压80kPa~120 kPa；

③环境温度-20°～ +40°；

④周围空气相对湿度不大于95%（25℃时）；

⑤具有甲烷混合物及煤尘爆炸危险的煤矿井下；

⑥在无破坏金属绝缘的气体和蒸汽的环境。

（6）贮运条件

①高温：60℃；

②相对湿度：≤95%；

③低温：-40℃；

④振动：≤50m/s2；

⑤冲击：≤500 m/s2。

13  JFQ-1150E型智能化气体分析仪

JFQ-1150E型智能化气体分析仪是一款最新的多组分智能化气体分析仪 ,可以同时测量1-4种气体含量，并且具有完全自动化操作，液晶显示。用于连续分析CO、 CO2 、 O2、H2、CH4 、C2H4、 C3H8 、C4H10 、 HC 、N2O、NH3 等气体的含量。可以广泛应用到化工、石油、冶金、环保、农业、医疗卫生等部门，还可用于科研、实验室分析。可单组分或多组分测量，微机处理、智能操作，无需人工维护和人工标定。

13.1  主要用途

（1）用于大气及污染源排放检测；

（2）用于石油、化工、电站、钢铁、焦炭、水泥等工业过程控制；

（3）用于井下瓦斯测试等各种科研等领域；

（4）用于大型场合的空气监测等。

13.2  主要参数

根据用户需要同时可以测量1-4种气体；重复性：≤1%；稳定性：零点漂移≤±1%F.S/15d；量程漂移 ≤±1%F.S/15d；线性误差: ≤±1%F.S；仪器的响应时间：T90≤15s；被测气体的流量：0.5～3L/min；使用环境温度:0～40℃；相对湿度：≤90%；电源:220V±10% ；50±0.5Hz  150W；

14  CCHG1000 直读式粉尘浓度测量仪

14.1  主要用途：

矿用CCHG1000直读式粉尘浓度测量仪（图16）采用红外光1000测量粉尘，测量范围0.1mg/m3~1000mg/m3。设备结构紧凑，操作简单、负载、负压能力大，自动定时采样、流量稳定、便于携带。适用于具有煤尘或瓦斯爆炸危险的煤矿井下；无破坏金属绝缘的气体环境；煤矿井下及其它含有爆炸危险性气体的作业场所。

14.2  主要参数

工作温度：0℃~40℃；相对湿度：≤95%；环境大气压：80kPa~110kPa；

粉尘浓度测量范围：0.1mg/m3~1000mg/m3
粉尘浓度测量相对误差：±25%
稳定性相对误差：±2.5%
采样流量：2.0L/min
采样流量误差：≤2.5%
采样流量稳定性：≤±5%
采样效能：符合“BMRC”采样效能曲线

工作电压：6.5V~8.4V  DC（本安）

15  JYF-2矿井通风参数检测仪

15.1  主要用途：

JFY- 2型矿井通风参数检测仪是一种能同时测定井下绝对压力、相对压力、风速、温度、湿度的精密手持式便携仪器，为测量矿井通风阻力、均压防灭火、科学管理矿井通风以及测定矿井风网压能图提供有效的测量手段。本仪器的防爆类型为矿用本质安全型，其防爆标志为ExibI，可适用于煤矿井下。

15.2  主要参数

（1）使用环境

工作温度： 0℃～40℃

储存温度： -40℃～60℃

湿度： ≤98%RH

大气压：600～1300hpa

（2）测量范围及误差

测量范围    测量误差    分辨率    单位
      绝压   600～1200      ±1         0.1      hpa
      差压   -400～400      ±1         0.1     mmH2O
      温度      0～40      ±0.5        0.1       ℃..
      湿度     50～98      ±4          1       ％RH
      风速    0.4～15      ±0.3        0.1        m/s
